نصب اینورتر خورشیدی روی سقف تخت بدون آسیب به عایق؛ اصول فنی و بررسی SunRail
پاسخ سریع: نصب اینورتر خورشیدی روی سقف تخت بدون تخریب عایق امکانپذیر است، اما «بدون سوراخکاری» بهتنهایی ایمنی عایق را تضمین نمیکند. رک باید بار اینورتر و بالاست را پخش کند، با جنس عایق سازگار باشد، مسیر آب را نبندد و در برابر باد واژگون یا جابهجا نشود.
روش کمریسک: ابتدا محل و جهت نصب طبق دفترچه اینورتر تعیین شود؛ سپس مهندس سازه، متخصص عایق و طراح برق درباره رک بالاستی، اتصال مهندسیشده به سازه یا راهکار ترکیبی تصمیم بگیرند. سوراخکاری کنترلشده با آببندی اصولی میتواند از یک رک بدون مهار و سنگین ایمنتر باشد.
بام تخت فضای مناسبی برای نیروگاه خورشیدی تجاری و صنعتی است، اما نصب مستقیم اینورتر روی ایزوگام، آسفالت، عایق پلیمری یا ورق سقف میتواند به عایق، عملکرد حرارتی دستگاه و ایمنی تعمیرات آسیب بزند.
در این مقاله ابتدا اصول درست نصب اینورتر روی بام را بررسی میکنیم و سپس رک SunRail Inverter Rack شرکت Opsun را بهعنوان یک نمونه مهندسی ارزیابی میکنیم. هدف مقاله تأیید یک برند خاص نیست؛ معیار اصلی، تناسب سازه با پروژه و رعایت دفترچه سازنده اینورتر است.
آیا میتوان اینورتر را بدون آسیب به عایق روی سقف تخت نصب کرد؟
بله؛ به شرطی که طراحی چهار مسئله را همزمان حل کند:
- بار سازهای: وزن رک، اینورتر، بالاست و نیروهای باد و برف باید توسط سقف تحمل شوند.
- حفاظت عایق: فشار نقطهای، سایش، مواد ناسازگار و تجمع آب نباید عایق را تخریب کنند.
- شرایط کاری اینورتر: تهویه، سایه، جهت نصب و دسترسی سرویس باید مطابق دفترچه دستگاه باشند.
- مهار در برابر باد: رک نباید در طوفان بلغزد، بلند شود یا واژگون شود.
راهکار درست ممکن است کاملاً بالاستی، متصل به سازه یا ترکیبی از هر دو باشد. انتخاب روش فقط با دیدن عکس پشتبام یا وزن اینورتر ممکن نیست.
بدون سوراخکاری با بدون آسیب تفاوت دارد
رک بالاستی میتواند بدون نفوذ به عایق نصب شود، اما هنوز ممکن است مشکلات زیر را ایجاد کند:
- فشار موضعی روی عایق یا لایه حرارتی زیر آن
- سایش عایق در اثر حرکتهای کوچک ناشی از باد و انبساط حرارتی
- بستهشدن مسیر آب و ایجاد آبماندگی
- وزن زیاد بلوکهای بالاست و عبور از ظرفیت سقف
- جابهجایی رک در اثر محاسبه نادرست باد
- ناسازگاری پد لاستیکی با جنس عایق
در سوی دیگر، اتصال مکانیکی مهندسیشده با جزئیات آببندی و اجرای متخصص عایق میتواند بار را مستقیم به تیر یا دال منتقل کند و وزن بالاست را کاهش دهد. بنابراین هدف باید حفظ آببندی و پایداری سازه باشد، نه حذف سوراخکاری به هر قیمت.
مقایسه روشهای نصب رک اینورتر روی بام تخت
| روش | مزیت | ریسک | مناسب برای |
|---|---|---|---|
| رک بالاستی با پد محافظ | نفوذ محدود یا صفر به عایق | بار زیاد، لغزش، سایش و آبماندگی | سقف دارای ظرفیت بار و باد قابل کنترل |
| رک متصل به سازه | وزن کمتر و مهار بهتر در باد | نیاز به جزئیات نفوذ و آببندی حرفهای | ساختمان بلند، باد شدید یا سقف کمظرفیت |
| روش ترکیبی | کاهش بالاست و تعداد نقاط اتصال | نیاز به طراحی دقیق نیروها | پروژههای تجاری با محدودیت وزن و باد |
| نصب روی دیوار خدماتی یا جانپناه | دورشدن تجهیزات از سطح عایق | تحمل دیوار، لرزش و دسترسی کابل باید بررسی شود | بام دارای دیوار یا اتاقک فنی مناسب |
اصول فنی نصب اینورتر روی سقف تخت
۱. جهت نصب باید طبق دفترچه اینورتر باشد
بیشتر اینورترهای دیواری باید عمودی یا با شیب محدود رو به عقب نصب شوند. نصب افقی، وارونه، رو به جلو یا با زاویه دلخواه میتواند تخلیه حرارت، آببندی و گارانتی را مختل کند.
رک باید صفحه یا ریل نصب دستگاه را در همان جهتی نگه دارد که سازنده اینورتر تأیید کرده است. زاویه رک SunRail یا هر سازه دیگری جایگزین دستور نصب اینورتر نیست.
۲. تابش مستقیم خورشید باید کنترل شود
تابش خورشید دمای بدنه و هوای ورودی را بالا میبرد و ممکن است اینورتر برای حفاظت از قطعات، توان خروجی را کاهش دهد. سایبان باید مانع تابش مستقیم شود، اما نباید هوای گرم را اطراف هیتسینک حبس کند.
۳. فاصله تهویه عدد ثابتی ندارد
فاصله بالا، پایین و طرفین اینورتر از دفترچه همان مدل استخراج میشود. نصب چند اینورتر روی یک ردیف ممکن است باعث ورود هوای گرم خروجی دستگاه مجاور شود. چیدمان افقی در بسیاری از مدلها بر چیدمان عمودی فشرده برتری دارد، مگر سازنده روش دیگری را مجاز کرده باشد.
۴. سازه نگهدارنده باید غیرقابل اشتعال و پایدار باشد
سطح یا فریم نصب باید وزن اینورتر، نیروی کابلها و ارتعاش کارکرد را تحمل کند. نصب روی صفحات ضعیف، مصالح قابل اشتعال یا قطعاتی که در گرما تغییر شکل میدهند قابل قبول نیست.
۵. سرویس باید بدون بازکردن سازه ممکن باشد
تکنسین باید به نمایشگر، درپوشها، فن، فیلتر، گلندها، کلیدهای قطع و پیچهای نصب دسترسی داشته باشد. محل رک نباید پشت پنلها، لبه خطرناک سقف یا مسیر بدون دسترسی ایمن قرار گیرد.
چطور از عایق سقف محافظت کنیم؟
سازگاری پد و عایق
پد لاستیکی باید با عایق سقف سازگار باشد. برخی ترکیبات لاستیکی، روغنها یا چسبها میتوانند در تماس طولانی به عایق پلیمری آسیب بزنند. تأیید تولیدکننده عایق یا مجری آببندی باید مکتوب باشد.
پخش بار و حذف فشار نقطهای
سطح تماس پایه باید بهاندازهای باشد که فشار موضعی، لایه عایق حرارتی و غشای آببندی را له نکند. وزن کل بر مساحت اسمی رک همیشه معیار کافی نیست؛ فشار هر پایه و محل قرارگیری نسبت به تیرها نیز اهمیت دارد.
حفظ مسیر زهکشی
رک، بالاست و سینی کابل نباید آبرو، کفخواب، شیببندی یا مسیر دسترسی به آنها را مسدود کنند. پد شیاردار یا پایه مرتفع میتواند عبور آب را بهتر کند، اما بازدید دورهای زهکش همچنان لازم است.
کنترل حرکت نسبی
باد و تغییرات دما میتوانند رک را روی عایق حرکت دهند. حتی حرکت چند میلیمتری تکرارشونده ممکن است عایق را بساید. طراحی مهار، پد مناسب و کنترل سالانه اتصالات ضروری است.
حفظ ضمانت سقف
پیش از نصب، شرایط ضمانت عایق بررسی شود. بعضی شرکتها اجرای لایه محافظ، قطعه همجنس یا حضور مجری مورد تأیید را شرط ادامه ضمانت میدانند.
محاسبه بار سقف؛ فقط وزن رک را نبینید
بار وارد بر بام از جمع چند بخش تشکیل میشود:
- وزن رک و سایبان
- وزن اینورترها و تجهیزات قطع و حفاظت
- بلوک یا صفحات بالاست
- سینی کابل و کابلهای قدرت
- نیروی باد رو به بالا و جانبی
- بار برف و تجمع احتمالی برف کنار رک
- بار تکنسین هنگام نصب و تعمیر
- تمرکز بار روی پایهها و تیرهای سقف
بار هر پایه، مقدار بالاست و واکنش باد باید با نقشه و محل واقعی محاسبه شوند.
تأیید مهندس سازه باید بر اساس نقشه سازه، وضعیت فعلی بام، خوردگی یا ترک موجود، ظرفیت دال یا ورق و ضوابط باد و برف محل صادر شود.
ایمنی کابلکشی و تجهیزات برق
- کابلها نباید روی عایق رها شوند یا داخل آبماندگی قرار گیرند.
- سینی و بست کابل باید مقاوم در برابر تابش، خوردگی و دمای بام باشند.
- شعاع خمش کابل AC و DC و محل ورود گلندها رعایت شود.
- کلید قطع DC و AC باید قابل دسترس و دارای برچسب باشند.
- حفاظت اضافهولتاژ، ارت و همبندی سازه طبق طرح برق اجرا شوند.
- کانکتورهای DC از برند و سری سازگار استفاده شوند؛ اتصال کانکتورهای ظاهراً مشابه از سازندگان مختلف خطرناک است.
- فاصله مسیر DC و AC و الزامات ارتباطی اینورتر رعایت شوند.
- تجهیزات نباید راه خروج، مسیر آتشنشانی یا دسترسی سرویس بام را مسدود کنند.
نصب و راهاندازی اینورتر باید توسط نیروی برق دارای صلاحیت و طبق دفترچه سازنده، نقشه تکخطی و ضوابط اتصال انجام شود.
بررسی رک اینورتر SunRail شرکت Opsun
SunRail Inverter Rack یک رک آلومینیومی برای نصب اینورترهای تجاری روی بام تخت است. مشخصات زیر از صفحه رسمی محصول در زمان بهروزرسانی مقاله استخراج شدهاند:
| مشخصه | اطلاعات اعلامی سازنده | برداشت اجرایی |
|---|---|---|

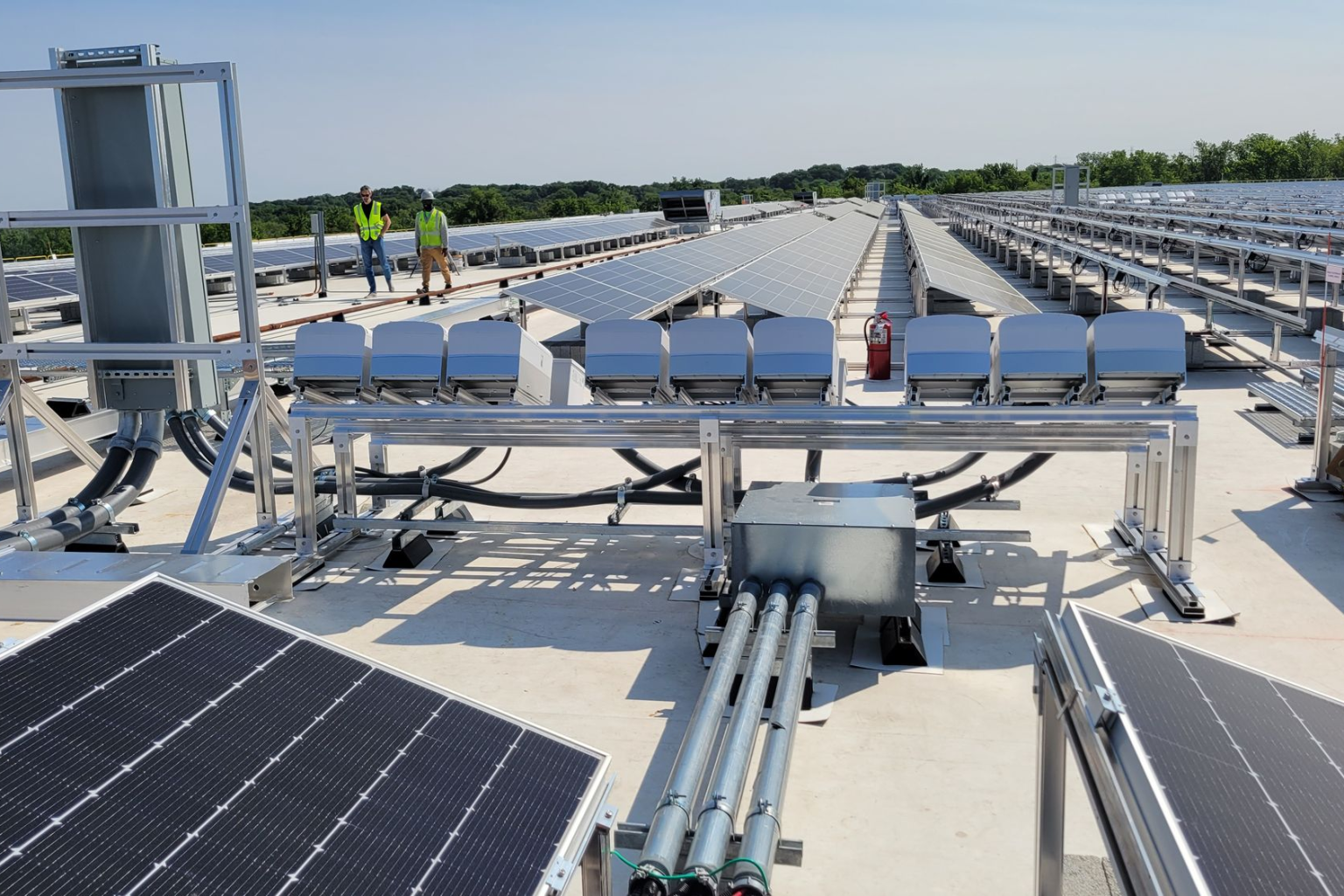

| جنس | ریل و قطعات آلومینیومی، پیچ و مهره فولاد زنگنزن | خوردگی محیط، تماس فلزات و شرایط ساحلی باید بررسی شوند |
| وزن یک واحد رک | حدود ۶۰ پوند؛ نزدیک ۲۷٫۲ کیلوگرم | وزن اینورتر، بالاست و تجهیزات به آن اضافه میشوند |
| سطح اشغال | حدود ۱۵ فوت مربع؛ نزدیک ۱٫۴ مترمربع | فضای سرویس و بازشدن سایبان جداگانه لازم است |
| بار مرده اعلامی | ۵ تا ۱۵ پوند بر فوت مربع؛ حدود ۲۴ تا ۷۳ کیلوگرم بر مترمربع | بار قطعی هر پروژه نیست |
| شیب سقف | سقف تخت تا شیب ۷ درجه | لغزش و مهار در شیب باید محاسبه شوند |
| زاویه رک | ۱۰ درجه استاندارد و تا ۲۰ درجه سفارشی | جهت مجاز خود اینورتر همچنان ملاک است |
| تعداد اینورتر | یک تا شش واحد در هر ردیف | فاصله تهویه و وزن کل باید برای هر مدل کنترل شوند |
| باد و برف | قابلیت طراحی تا باد ۱۸۰ مایلبرساعت و برف ۱۰۰ پوند بر فوت مربع | این اعداد توان طراحی هستند، نه رتبه ثابت همه سفارشها |
حدود ۱۸۰ مایلبرساعت برابر ۲۹۰ کیلومتربرساعت و بار برف ۱۰۰ پوند بر فوت مربع نزدیک ۴٫۸ کیلوپاسکال است. هر پروژه باید نقشه و محاسبه اختصاصی داشته باشد.
مزایای قابل استناد SunRail

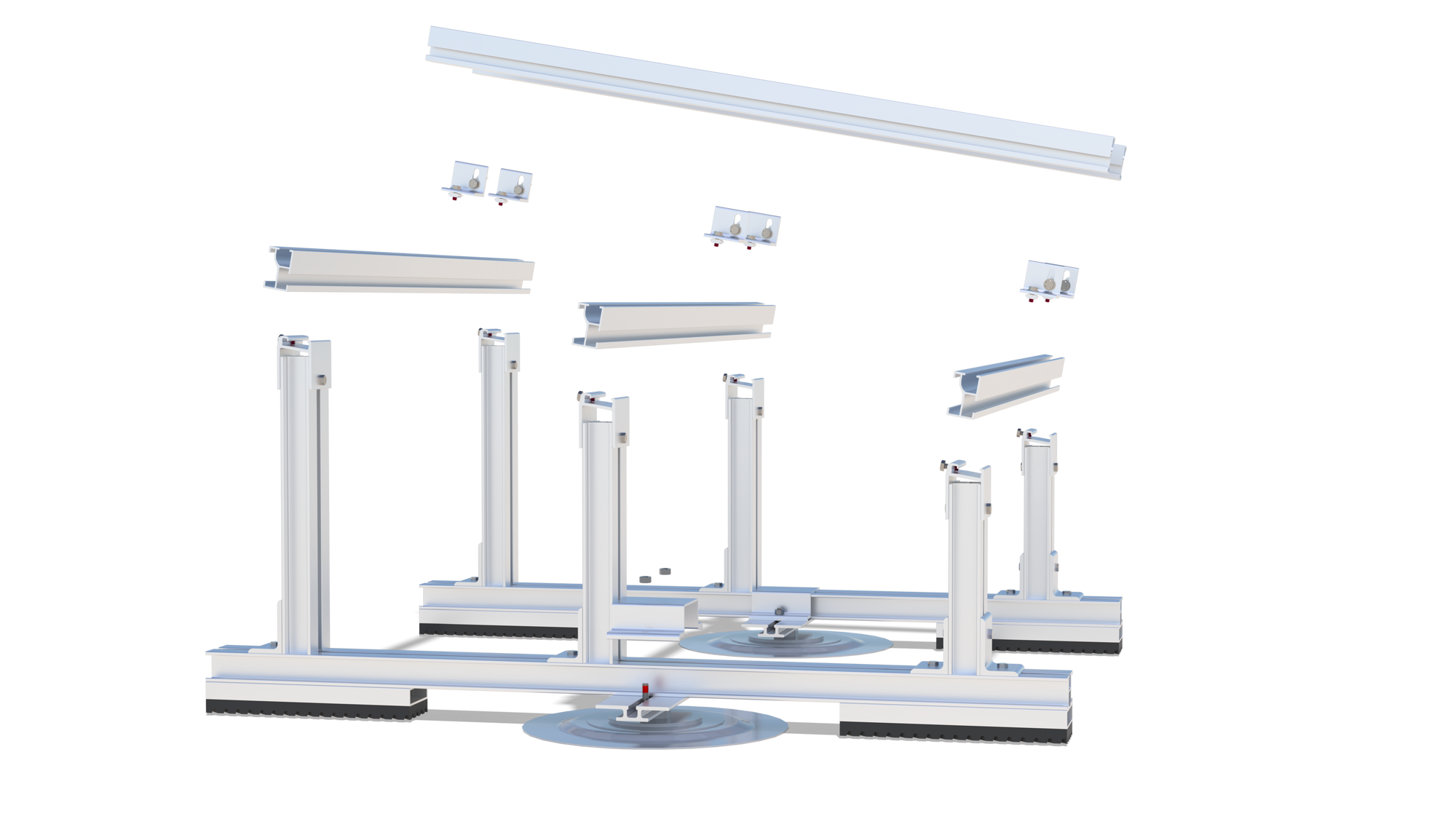

مونتاژ کارخانهای

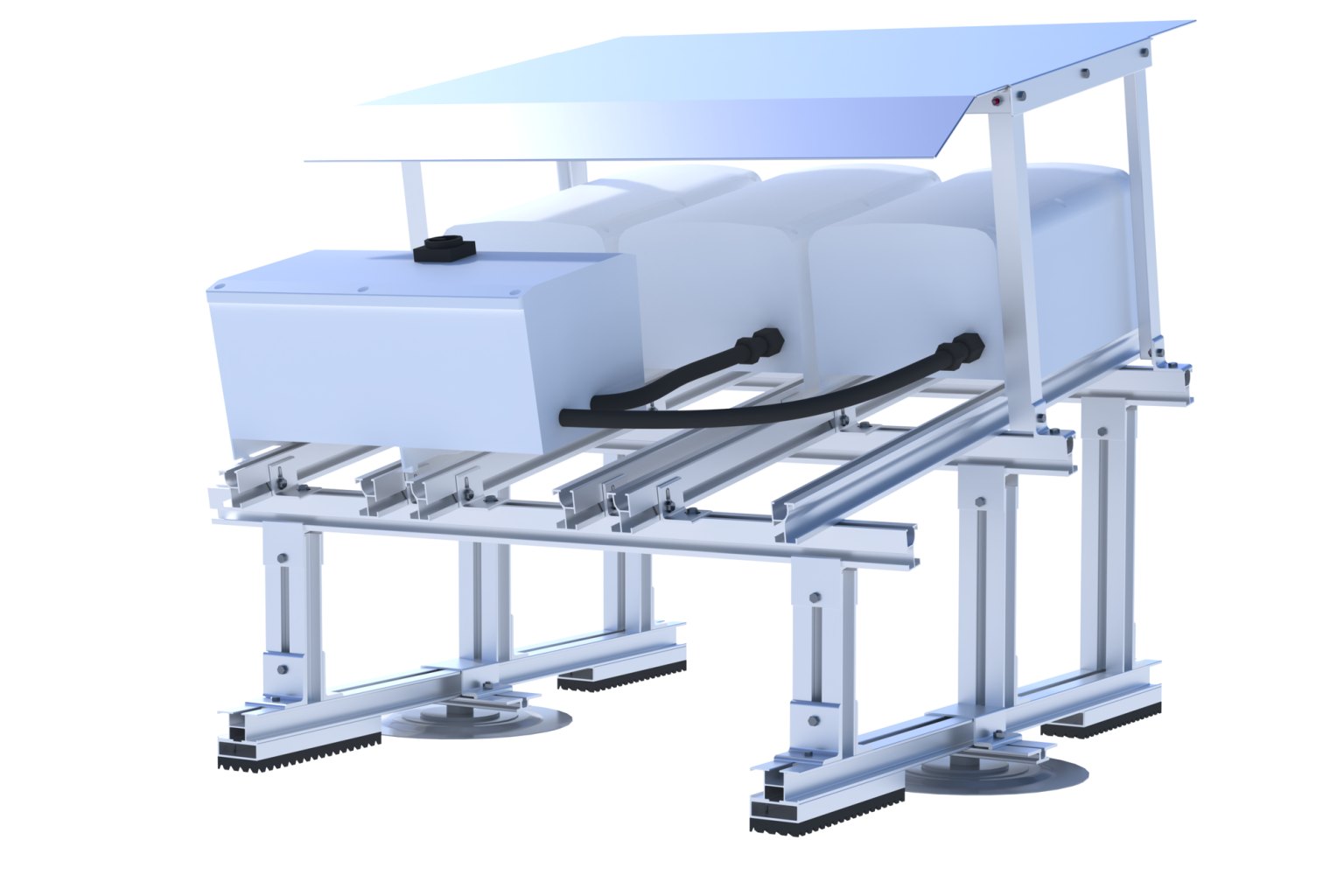

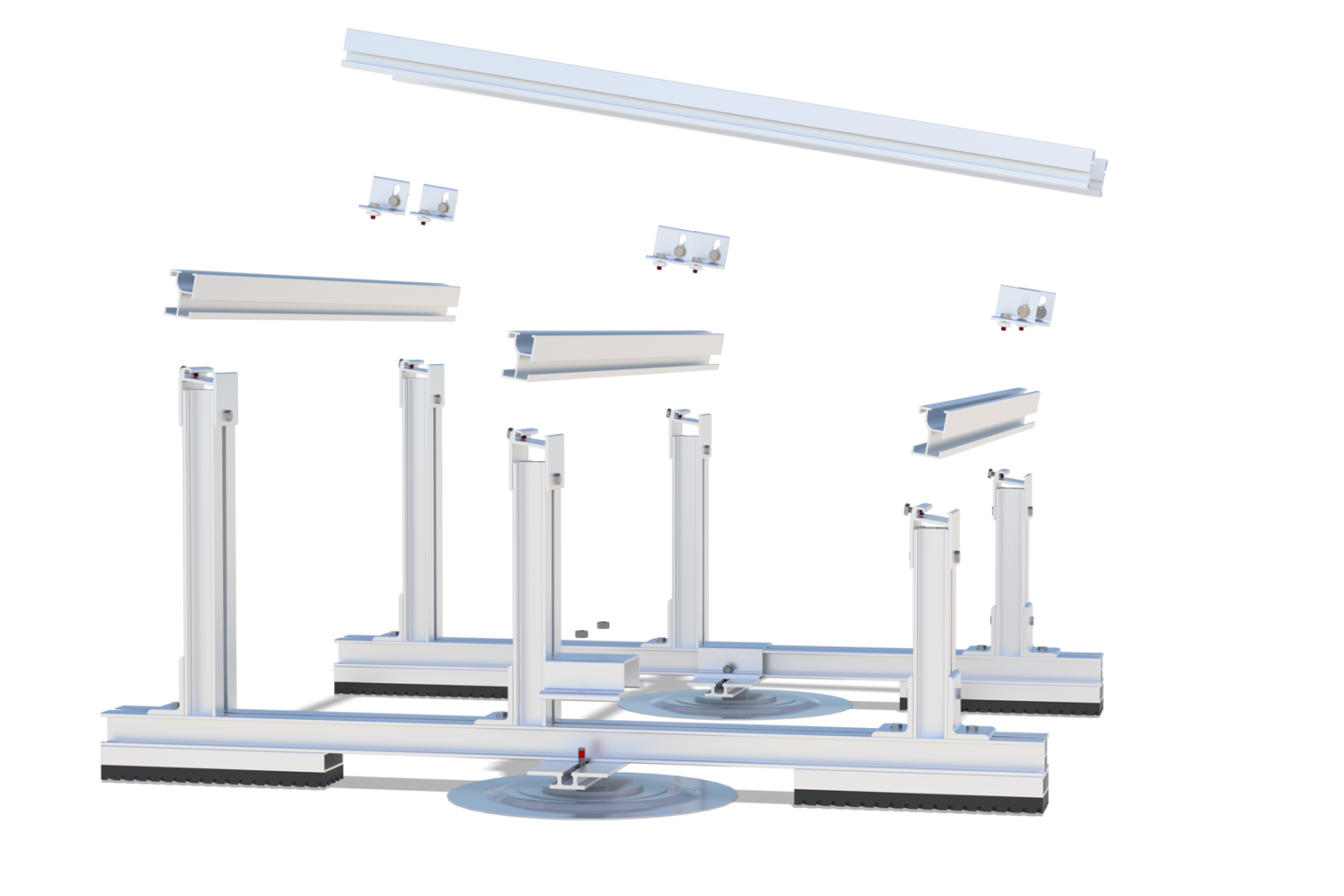

سازنده اعلام کرده است بخشهایی از رک پیش از ارسال مونتاژ میشوند و قطعات اتصال محدودی دارند. این رویکرد میتواند زمان حضور تیم روی بام و خطای سرهمبندی را کاهش دهد.
رک مرتفع و پشت باز

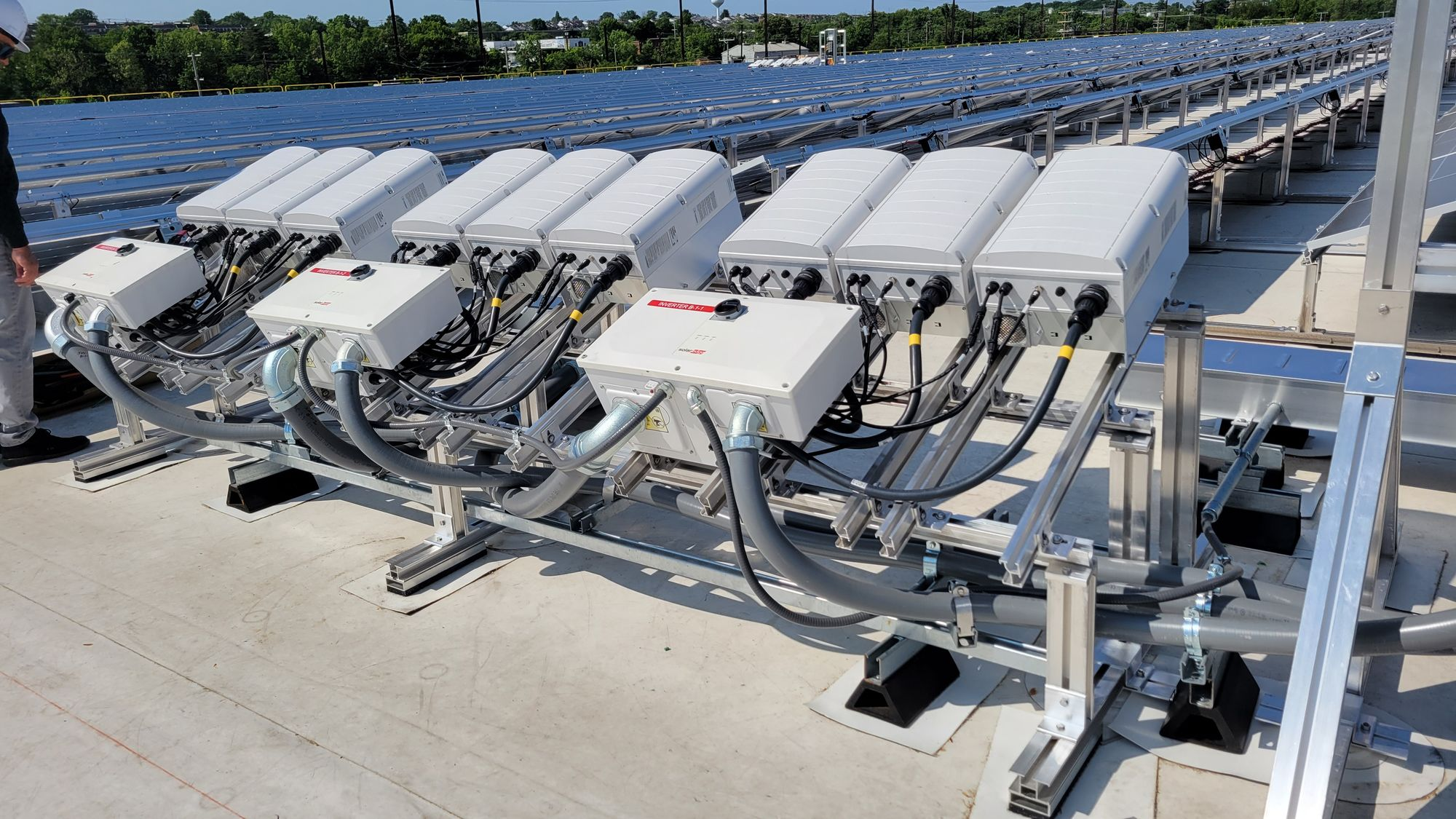

قرارگیری اینورتر بالاتر از سطح بام، کابلکشی، تهویه و دسترسی تعمیرات را بهتر میکند. طراحی پشت باز نیز احتمال حبس رطوبت و هوای داغ را کاهش میدهد.

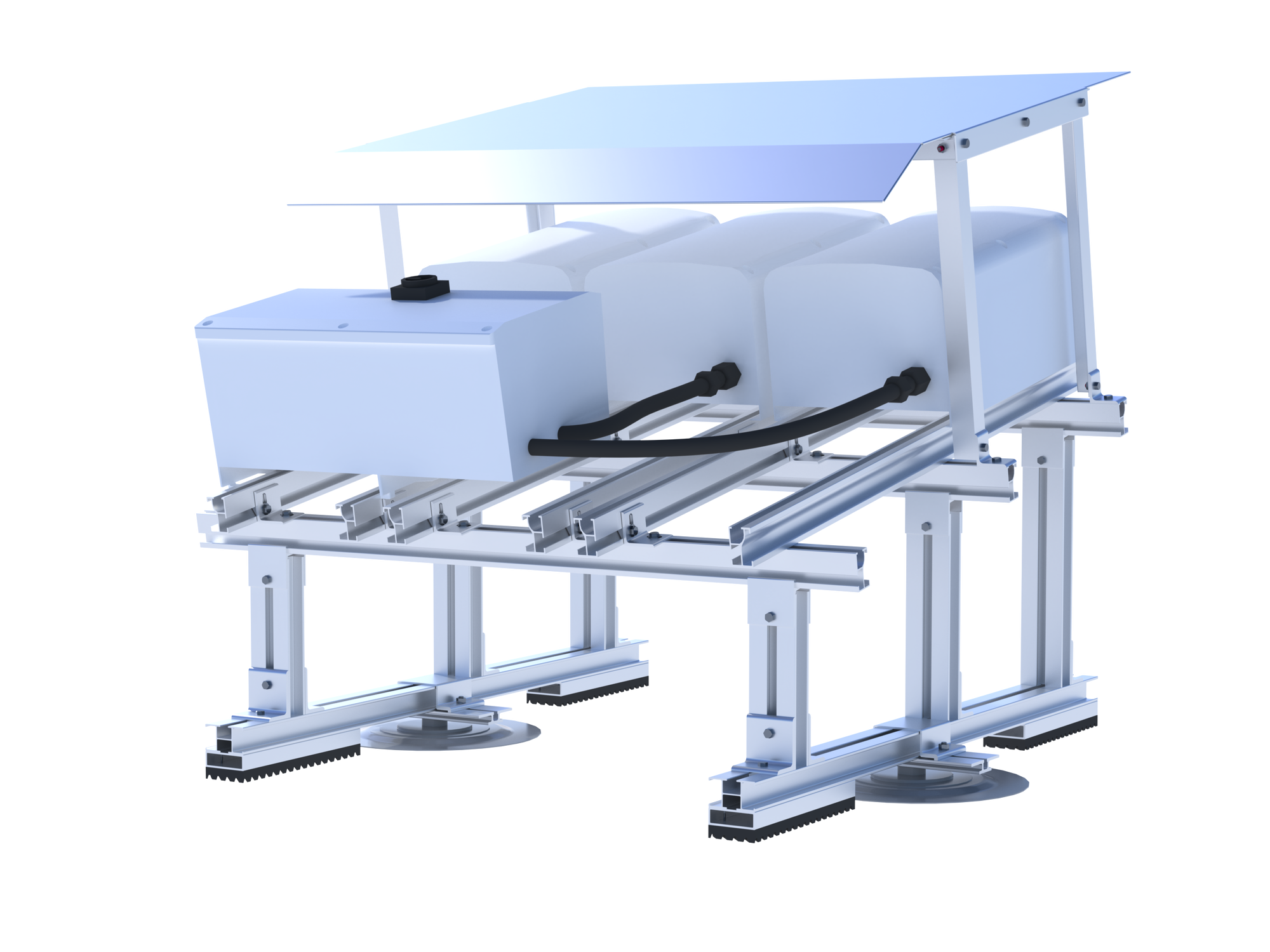

سایبان لولایی
پوشش آلومینیومی تابش مستقیم را کم میکند و برای تعمیر شبیه کاپوت باز میشود. بازبودن طرفین برای جریان هوا نکته مثبت طراحی است.

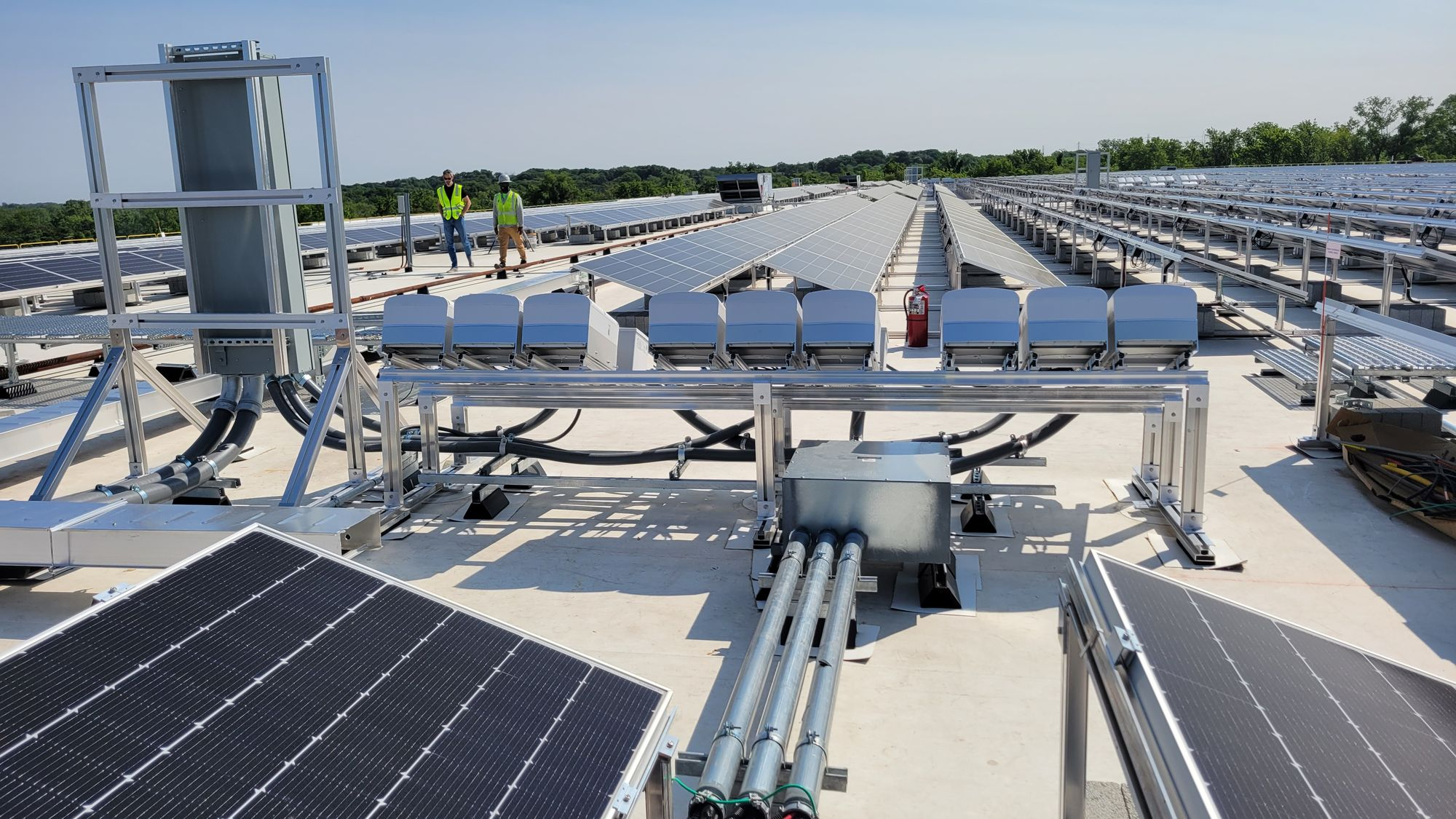

توسعه یک تا شش اینورتر

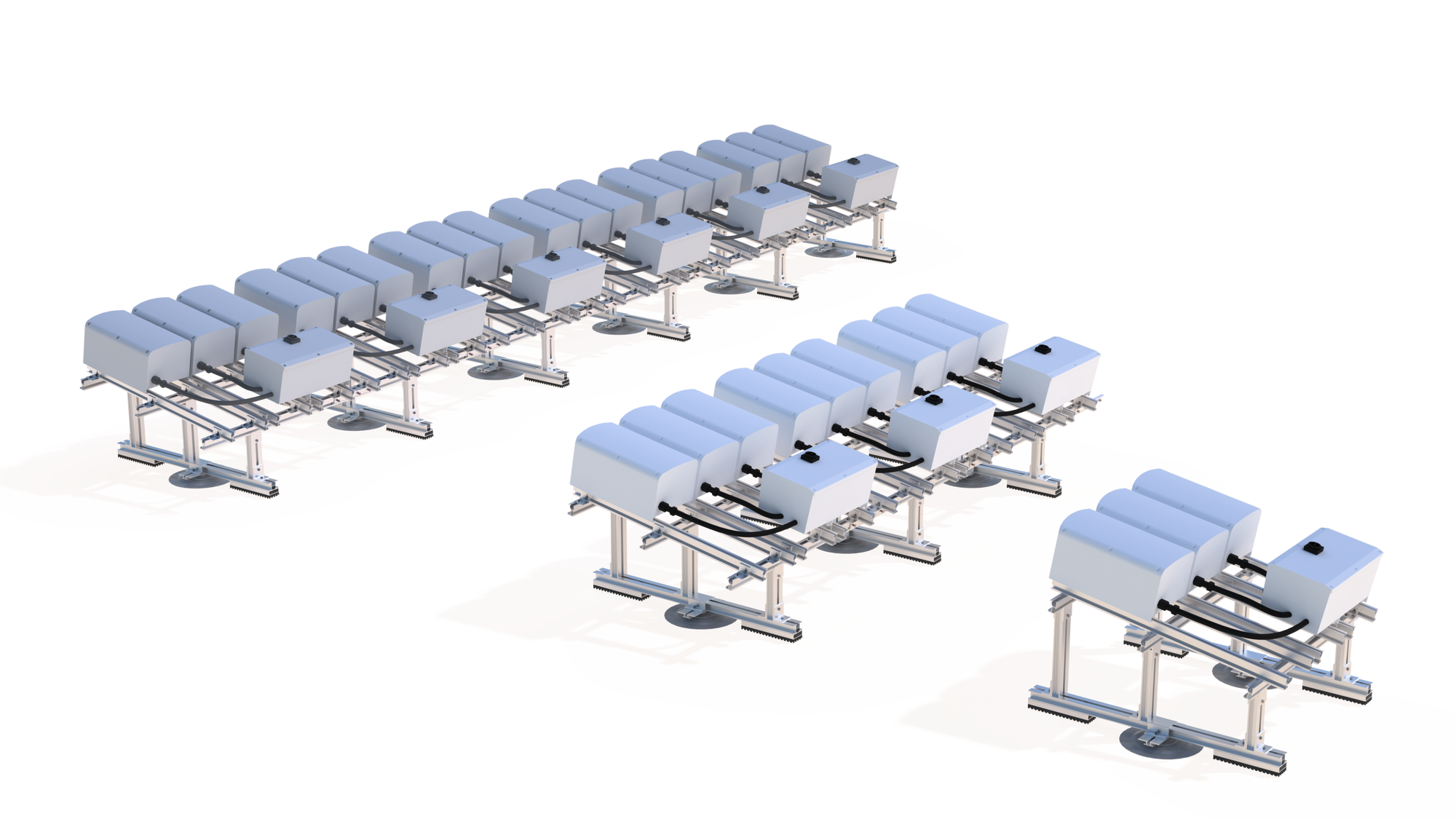

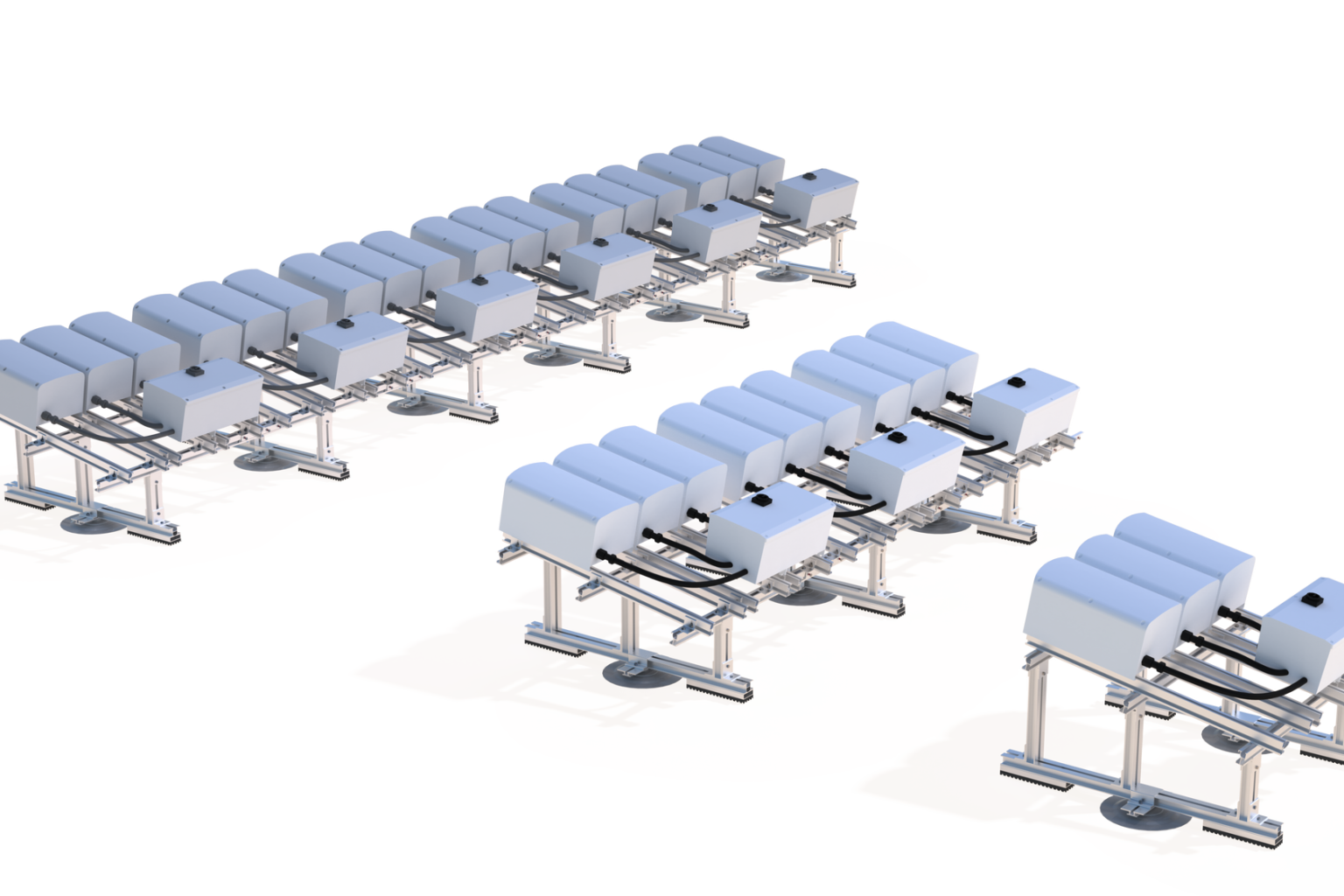

رک میتواند در یک ردیف توسعه یابد. این قابلیت برای پروژههایی که چند اینورتر تجاری مشابه دارند، چیدمان و مدیریت کابل را منظمتر میکند.
پد محافظ عایق
سازنده استفاده از پد لاستیکی زیر پایه را برای کاهش تماس و حفاظت غشای سقف ذکر کرده است. سازگاری پد با عایق پروژه باید جداگانه تأیید شود.
محدودیتها و نکات اصلاحشده درباره SunRail
سازگاری با هر اینورتر قطعی نیست
Opsun اعلام کرده رک برای اینورترهای تجاری رایج قابل مهندسی است، اما صفحه محصول، سازگاری صریح سایبان را برای مدلهای SolarEdge Synergy شامل SE80KUS، SE100KUS، SE110KUS و SE120KUS ذکر میکند.
برای Huawei، Growatt، SMA یا سایر مدلها باید وزن، ابعاد، سوراخهای نصب، جهت مجاز، فاصله تهویه، محل فن و ورودی کابل پیش از سفارش تأیید شوند. نام برند بهتنهایی برای تأیید سازگاری کافی نیست.
بار اعلامی شامل همه اجزا نیست
وزن ۲۷ کیلوگرمی مربوط به یک واحد رک است. اینورتر تجاری، تابلو، کابل، سایبان، بالاست و بارهای محیطی باید به محاسبات افزوده شوند.
توان طراحی باد و برف رتبه عمومی محصول نیست
عبارت «قابل طراحی تا» به این معنی است که سازنده میتواند با پیکربندی و مهار مناسب برای آن شرایط طراحی کند. هر رک تحویلی بهصورت خودکار برای بیشترین باد و برف اعلامشده تأیید نیست.
گارانتی محدود است
Opsun برای سازه خود ضمانت محدود ۲۰ساله مواد و ساخت اعلام کرده است. این ضمانت نصب خارج از دستورالعمل، تغییر بدون مجوز، اینورتر، سیمکشی و خسارت سقف را پوشش عمومی نمیدهد. شرایط انتقال ضمانت، محیط خورنده و شیوه نصب باید بررسی شوند.
تأمین در ایران نیازمند بررسی مستقل است
وجود نمایندگی رسمی و خدمات داخل ایران در منابع رسمی بررسیشده تأیید نشد. هزینه حمل، گمرک، قطعات جایگزین، ضمانت قابل اجرا و دسترسی به خدمات مهندسی باید پیش از سفارش روشن شوند.
آیا ساخت رک مشابه در ایران منطقی است؟
برای بسیاری از پروژهها، ساخت رک اختصاصی داخل کشور میتواند از واردات یک سازه آماده اقتصادیتر باشد؛ به شرطی که طراحی از روی ظاهر محصول کپی نشود.
رک داخلی باید این مدارک را داشته باشد:
- نقشه ساخت و مونتاژ
- محاسبه باد، واژگونی و لغزش
- محاسبه بار سقف و فشار هر پایه
- مشخصات آلومینیوم یا پوشش ضدخوردگی فولاد
- جزئیات پد سازگار با عایق
- جزئیات سایبان و مسیر هوای آزاد
- فاصلههای سرویس طبق مدل اینورتر
- جزئیات سینی کابل، ارت و همبندی
- روش اتصال یا مقدار و محل بالاست
- برنامه بازدید و نگهداری
چکلیست طراحی و اجرای رک اینورتر روی بام
- ثبت مدل دقیق، وزن و ابعاد اینورتر
- استخراج جهت نصب و فاصلههای تهویه از دفترچه
- بررسی نوع عایق، سن، آسیبها و شرایط ضمانت آن
- برداشت شیب، آبروها، جانپناه و موانع بام
- تعیین سرعت باد، بار برف و ارتفاع ساختمان
- بررسی نقشه سازه و ظرفیت بار سقف
- انتخاب روش بالاستی، مهارشده یا ترکیبی
- محاسبه فشار پایه و کنترل لغزش و واژگونی
- تأیید جنس پد در تماس با عایق
- طراحی سایبان بدون انسداد جریان هوا
- طراحی کابلکشی، سینی، ارت و حفاظت
- حفظ مسیر سرویس و دسترسی به زهکشها
- ثبت عکس وضعیت عایق پیش از اجرا
- کنترل گشتاور پیچها و تراز رک هنگام نصب
- آزمون الکتریکی و بازدید عایق پس از پایان کار
- تعریف بازدید سالانه پیچها، خوردگی، پدها و زهکشی
اشتباهات رایج در نصب اینورتر روی پشتبام
- قرار دادن اینورتر مستقیم روی بلوک یا کف بام
- خواباندن اینورتر دیواری برخلاف دفترچه
- ساخت سایبان بسته و حبس هوای گرم
- استفاده از وزن بالاست تجربی بدون محاسبه باد
- تکیه بر میانگین بار و بیتوجهی به فشار هر پایه
- قرار دادن پایه روی درز، تاول یا بخش آسیبدیده ایزوگام
- بستن مسیر کفخواب و شیب آب
- نصب چند اینورتر فشرده و ورود هوای گرم دستگاه مجاور
- استفاده از ورق گالوانیزه بدون کنترل خوردگی در محیط ساحلی
- رهاکردن کابل روی عایق
- نبود دسترسی امن برای سرویس
- فرض سازگاری رک فقط بر اساس نام برند اینورتر
بررسی نصب اینورتر روی بام پروژه
برای بررسی اولیه، مدل اینورتر، عکس بام، نوع عایق، نقشه سازه، ارتفاع ساختمان و شهر پروژه را ارسال کنید. تأیید اجرایی پس از بازدید و محاسبات انجام میشود.
سوالات متداول نصب اینورتر روی سقف تخت
خیر. رک بدون سوراخکاری ممکن است به بالاست سنگین نیاز داشته باشد یا روی عایق حرکت کند. در بعضی پروژهها اتصال مهندسیشده با آببندی حرفهای ایمنتر است.
خیر. درجه حفاظت درباره نفوذ گردوغبار و آب است و مجازبودن تابش مستقیم یا دمای نامحدود را ثابت نمیکند. دفترچه نصب همان مدل ملاک است.
عدد ثابت برای همه مدلها وجود ندارد. فاصله بالا، پایین و طرفین باید از دفترچه اینورتر استخراج شود و اثر هوای گرم دستگاه مجاور نیز بررسی شود.
پد مناسب میتواند سایش و فشار را کم کند، اما سازگاری شیمیایی، سطح تماس، حرکت رک و زهکشی باید تأیید شوند. هر لاستیکی برای هر عایقی مناسب نیست.
نباید آن را بار کامل پروژه فرض کرد. وزن اینورتر، سایبان، بالاست، کابل و اثر باد و برف باید در محاسبه پروژه وارد شوند.
سازگاری خودکار تأیید نشده است. ابعاد، نقاط نصب، وزن، جهت مجاز، تهویه و مسیر کابل مدل دقیق باید توسط سازنده رک یا طراح پروژه کنترل شوند.
صفحه رسمی محصول سازگاری صریح پوشش را برای اینورترهای سهفاز SolarEdge Synergy مدلهای SE80KUS، SE100KUS، SE110KUS و SE120KUS ذکر کرده است. مدلهای دیگر نیازمند تأیید جداگانهاند.
سازنده توان طراحی تا این سرعت را اعلام کرده است؛ نه اینکه هر پیکربندی بدون محاسبه برای این باد تأیید باشد. مهار، بالاست، ارتفاع ساختمان و محل رک باید در نقشه پروژه مشخص شوند.
خیر. ضمانت محدود Opsun مربوط به مواد و ساخت سازه و تابع شرایط نصب است. اینورتر، سیمکشی و آسیب سقف پوشش عمومی آن نیستند.
بله، اما ساخت باید بر اساس محاسبات باد و سازه، مدل دقیق اینورتر، جنس عایق، خوردگی و نقشه نصب انجام شود. کپی ظاهری محصول بدون محاسبه ایمن نیست.
منابع فنی
- صفحه رسمی رک اینورتر SunRail شرکت Opsun
- شرایط ضمانت محدود سازههای Opsun
- دفترچهها و مستندات فنی Opsun
- الزامات محیط نصب اینورترهای تجاری Huawei
- راهنمای فاصله تهویه اینورترهای تجاری Huawei
- نمونه دفترچه رسمی SMA درباره سایه، تهویه و سطح نصب
سلب مسئولیت: اعداد SunRail مشخصات اعلامی سازنده هستند و جایگزین نقشه سازه، محاسبه باد، تأیید عایق و دفترچه اینورتر پروژه نیستند. هر تغییر در مدل اینورتر، تعداد دستگاه، محل بام یا روش مهار نیازمند بازبینی طراحی است.
